9 HighDPI Unterstützung

Die Auflösung moderner Bildschirme wächst stetig. Damit ändern sich auch die Anforderungen an Design und Qualität der Bedienelemente und Oberflächen. Probleme sind dabei häufig, dass Anwendungen viel zu klein erscheinen und Text und Grafiken unscharf oder pixelig dargestellt werden. Die im System eingestellte Auflösung, DPI und Skalierung sowie Fonts und Größe und Qualität der Bilder beeinflussen das Darstellungsbild einer Anwendung. Damit bestehende Anwendungen auch auf hochauflösenden Bildschirmen detailreich und scharf dargestellt werden, müssen diese auf HighDPI vorbereitet werden.

Der IDM für Motif, Qt und Microsoft Windows ab Version A.06.03.a (unter Microsoft Windows nur der IDM für Windows 11) bietet nun die geeigneten Werkzeuge um hochauflösende Bildschirme zu unterstützen und Anwendungen zukunftssicher zu gestalten. Außerdem wurde das Arbeiten mit mehreren Bildschirmen verbessert.
IDM-Anwendungen beachten nun die DPI-Einstellungen und Skalierungsfaktoren des Systems. Bisherige Probleme wie pixelige, matschige oder zu klein angezeigte Anwendungen oder verringerte Schriftgrößen bei hohen Auflösungen und geringer Bildschirmgröße (die Effekte können je nach System variieren) treten somit nicht mehr auf. Der IDM passt Geometrie, Layout, Schriftgrößen, Grafiken sowie Cursor nun automatisch an die entsprechende Auflösung und vom System bestimmte DPI an.

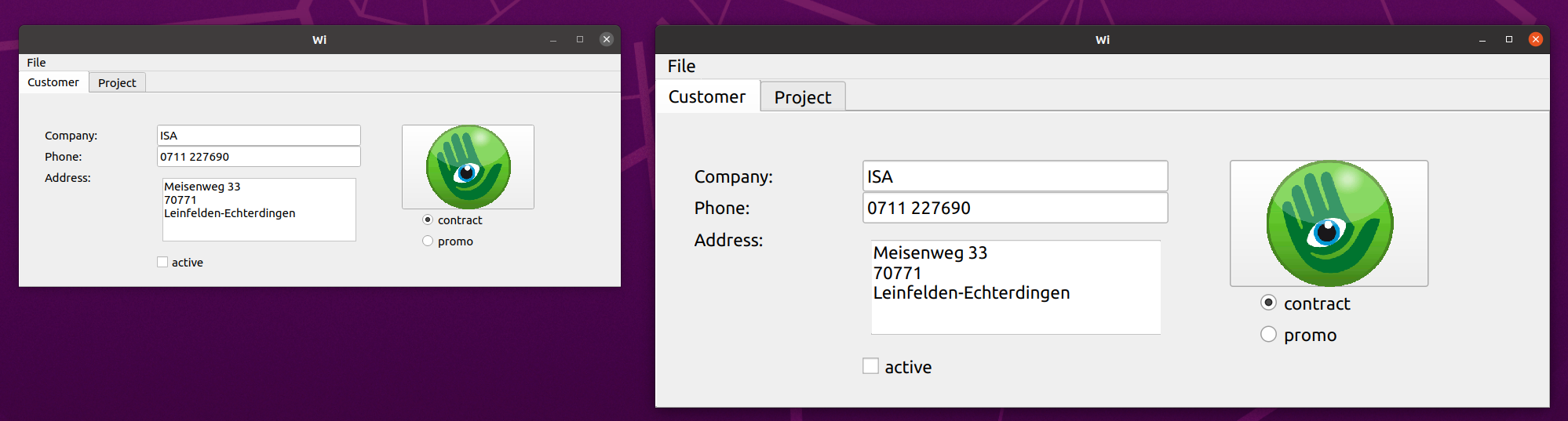

Der Skalierungsfaktor basiert dabei auf den Systemeinstellungen der jeweiligen Desktop-Umgebung.
Es steht dem Anwender aber frei durch verschiedene neue Attribute, Optionen und Mechanismen andere Vorgaben zu machen bzw. gestalterisch einzugreifen.

9.1 Startoptionen

-IDMscale <integer>

Über die Startoption -IDMscale <integer> kann die Skalierung durch den IDM aktiviert oder deaktiviert werden. Unter Qt und Motif gibt der Wert die Skalierung in % an.

Hinweis

Diese Option sollte unter Microsoft Windows nicht verwendet werden. Die DPI-Awareness ist eine Eigenschaft der Anwendung und sollte in einer Manifest-Datei spezifiziert werden. Für Testzwecke kann die DPI-Awareness eingeschaltet (Wert: 1) oder ausgeschaltet (Wert: 0) werden.

Achtung:

Es wird empfohlen eine Skalierung > 0 und < 100% nicht zu verwenden, da es hier zu Einschränkung in der Darstellung und Bedienung von Objekten kommen kann.

-IDMtiledpi <integer>

Grafiken werden automatisch entsprechend des eingestellten Vergrößerungsfaktor skaliert. Es wird hierbei davon ausgegangen, dass die Bilder für einen DPI-Wert von 96 entworfen wurden. Sind die Bilder der Anwendung für eine höhere Auflösung entworfen worden, kann diese über die Startoption -IDMtiledpi <integer> eingestellt werden. Die Größe eines Bildes wird dann ausgehend von diesem Wert auf den aktuell geltenden DPI-Wert umgerechnet und dementsprechend skaliert.

Ebenso kann diese Einstellung direkt am setup-Objekt mit dem Attribut .tiledpi (siehe Erweiterung am Setup-Objekt) vorgenommen werden.

9.2 Layout-Ressourcen

Bisher waren die verfügbaren, vordefinierten Ressourcen beim IDM immer WSI- bzw. systemabhängig und bedurften bei Übertragung auf andere Systeme immer aufwändiger Anpassungen. Der IDM A.06.03.a bietet nun erstmals WSI-unabhängige und HighDPI-konforme, vordefinierte Layout-Ressourcen an. Dazu gehören folgende Ressourcen, die auf allen Systemen in ähnlicher Ausprägung bzw. Bedeutung verfügbar sind: font (Zeichensatz), color (Farbe), cursor.
Das bietet den enormen Mehrwert, dass Dialoge, die komplett auf die neuen UI-Ressourcen umgestellt wurden, nun einfach und ohne Aufwand auf andere Systeme übertragen werden können. Erkennbar sind diese Ressourcen über das Namensschema UI*_FONT, UI*_COLOR bzw. UI*_CURSOR.

Beispiel:

Die UI_-Ressourcennamen sind ebenfalls – wie alle anderen vordefinierten Ressourcennamen - am setup-Objekt über die Attribute .colorname[integer], .fontname[integer], .cursorname[integer] abfragbar.

Cursor

Die einheitlichen Cursor-Ressourcen haben das Namensschema UI*_CURSOR und sind wie folgt definiert:

UI_CURSOR	Standardcursor meist Pfeil
UI_IBEAM_CURSOR	Edittext-Einfügemarke
UI_WAIT_CURSOR	Anzeige, dass die Anwendung beschäftig ist, „Eieruhr“
UI_CROSS_CURSOR	Kreuz
UI_UP_CURSOR	Pfeil nach oben
UI_SIZEDIAGF_CURSOR	Sizing-Pfeil von links oben nach rechts unten
UI_SIZEDIAGB_CURSOR	Sizing-Pfeil von links unten nach rechts oben
UI_SIZEVER_CURSOR	Sizing-Pfeil von oben nach unten
UI_SIZEHOR_CURSOR	Sizing-Pfeil von links nach rechts
UI_MOVE_CURSOR	Verschiebe-Pfeil in alle Richtungen
UI_STOP_CURSOR	Verbotszeichen (durchgestrichener Kreis)
UI_HAND_CURSOR	Handsymbol (Zeigefinger dient zum Zeigen)
UI_HELP_CURSOR	Pfeil mit Fragezeichen (für Kontexthilfe-Modus)

Fonts

Die einheitlichen Font-Ressourcen haben das Namensschema UI*_FONT und sind wie folgt definiert:

UI_FONT	Schriftart, die standardmäßig für Oberflächenelemente verwendet wird (Default oder Dialog Font).
UI_FIXED_FONT	Schriftart mit einer festen Buchstabenbreite.
UI_MENU_FONT	Schriftart, die für Menüs verwendet wird.
UI_TITLE_FONT	Schriftart, die in der Fensterüberschrift verwendet wird.
UI_SMALLTITLE_FONT	Schriftart, die in einer kleinen/niedrigen Fensterüberschrift verwendet wird.
UI_STATUSBAR_FONT	Schriftart, die in der Statusbar verwendet wird.
UI_NULL_FONT	Verhalten als wenn keine Font-Vorgabe gemacht würde (null). Das WSI benutzt den für das Oberflächenelement vorgesehenen Standard-Systemfont oder einen Systemfallback-Font.

Color

Die Farb-Ressourcen haben das Namensschema UI*_COLOR und sind wie folgt definiert:

UI_BG_COLOR	Farbe, die standardmäßig für allgemeine Hintergründe von (meist Gruppierungs-) Objekten verwendet wird. Verwendung bei Objektklassen mit Attribut .bgc/.bgc[], z.B. Fenster, Groupbox, Notepage, Statictext, Pushbutton...
UI_FG_COLOR	Farbe, die standardmäßig für allgemeine Vordergründe/Textfarbe von (meist Gruppierungs-) Objekten verwendet wird. Verwendung bei Objektklassen mit Attribut .fgc/.fgc [], z.B. Fenster, Groupbox, Notepage, Statictext, Pushbutton...
UI_INPUTBG_COLOR	Farbe, die standardmäßig bei Hintergründen von Eingabe-/Auswahl-Objekten verwendet wird. Verwendung z.B. bei Edittext, Listen, Tabellen, Poptext, Treeview…(z.B. Objektklassen mit Attributen .bgc/.textbgc)
UI_INPUTFG_COLOR	Farbe, die standardmäßig bei Vordergründen von Eingabe-/Auswahl-Objekten verwendet wird, wie z.B. Edittext, Listen, Tabellen, Poptext, Treeview (z.B. Objektklassen mit Attributen .fgc/.textfgc)
UI_BUTTONBG_COLOR	Farbe, die standardmäßig beim Hintergrund von Button-artigen Objekten, z.B. Pushbutton oder Image, verwendet wird (z.B. Objektklassen mit Attribut .bgc/.imagebgc).
UI_BUTTONFG_COLOR	Farbe, die standardmäßig beim Vordergrund von Button-artigen Objekten, z.B. Pushbutton oder Image, verwendet wird (z.B. Objektklassen mit Attribut. fgc/.imagefgc).
UI_BORDER_COLOR	Farbe, die standardmäßig als Rahmen, Rand oder Begrenzung verwendet wird (z.B. an .bordercolor).
UI_ACTIVEBG_COLOR	Farbe, die standardmäßig als Hintergrundfarbe des aktiven Elements z.B. bei Listen, Poptext, Tabellen, ggf. Progressbar, Markierungen etc. verwendet wird. Meist Invertierung der normalen Vorder- und Hintergrundfarben des Widgets (z.B. Objektklassen mit Attribut .bgc ).
UI_ACTIVEFG_COLOR	Farbe, die standardmäßig als Vordergrund-/Textfarbe des aktiven Elements z.B. bei Listen, Poptext, Tabellen, ggf. Progressbar, Markierungen etc. verwendet wird. Meist Invertierung der normalen Vorder- und Hintergrundfarben des Objekts (z.B. Objektklassen mit Attribut .fgc).
UI_TITLEBG_COLOR	Farbe, die standardmäßig als Hintergrundfarbe bei Titelleisten oder Umrandungen von Fenstern/Dialogen verwendet wird, sofern unterstützt (z.B. an Attribut .titlebgc).
UI_TITLEFG_COLOR	Farbe, die standardmäßig als Vordergrund-/Textfarbe bei Titelleisten oder Umrandungen von Fenstern/Dialogen verwendet wird, sofern unterstützt (z.B. an Attribut .titlefgc).
UI_MENUBG_COLOR	Farbe, die standardmäßig als Hintergrundfarbe bei Menüs verwendet wird, sofern unterstützt (z.B. an Attribut .titlebgc).
UI_MENUFG_COLOR	Farbe, die standardmäßig als Vordergrund-/Textfarbe bei Menüs verwendet wird, sofern unterstützt (z.B. an Attribut .titlefgc).
UI_HEADERBG_COLOR	Farbe, die standardmäßig als Hintergrundfarbe bei Tabellenheadern – sofern unterstützt – verwendet wird.
UI_HEADERFG_COLOR	Farbe, die standardmäßig als Vordergrund-/Textfarbe bei Tabellenheadern – sofern unterstützt – verwendet wird. Verwendung bei Tablefield (z.B. an Attribut .rowheadfgc, .cloheadfgc).
UI_NULL_COLOR	Verhalten, als wenn keine Farbe (null) gesetzt wäre. WSI zeichnet nach seiner Standardpalette.

Es kann vorkommen, dass sich nicht alle UI*COLORS voneinander unterscheiden. Das liegt daran, dass die meisten Desktopfarben aus wenigen Basisfarben "berechnet" werden.

Hinweise Motif:

Hinweise Windows:

Die UI*_COLOR Farben greifen auf die Windows Systemfarben zu. Hierbei ist zum einen zu beachten, dass mit Einführung der Visual Styles von den einzelnen Objekten nicht mehr die Systemfarben, sondern die durch das Theme definierten Farben verwendet werden. Je nach ausgewähltem Theme kann es somit starke Diskrepanzen geben. Deshalb sollten unter Windows nach Möglichkeit keine Farben (oder besser die UI_NULL_COLOR) gesetzt werden.
Zum anderen ist zu beachten, dass mit Windows 10 die Farbvielfalt verringert wurde. Die Farben UI_HEADERBG_COLOR, UI_HEADERFG_COLOR, UI_MENUBG_COLOR, UI_MENUFG_COLOR, UI_TITLEBG_COLOR und UI_TITLEFG_COLOR werden zum Beispiel nicht mehr unterstützt. Das heißt, dass diese Farben für den Anwender zwar noch verfügbar und nutzbar sind, sie aber aktuell von keinem Objekt defaultmäßig verwendet werden.

Hinweise Qt:

9.3 Erweiterung an der Tile-Ressource

Die bestehenden Skalierungsoptionen an der Tile-Ressource wurden erweitert. Es kann nun ein .scalestyle angegeben werden, der bestimmt wie ein Tile skaliert werden soll. So können Muster (tiles) nun nach folgenden Merkmalen skaliert werden:

• automatisch
• um einen bestimmten Faktor
• proportional
• in alle Richtungen frei
• an den DPI-Wert anpassen und keine Skalierung

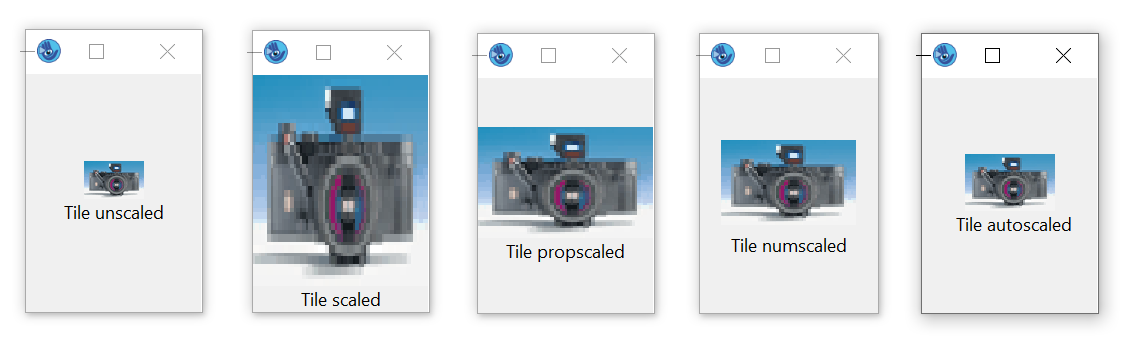

Abbildung 19-38: das gleiche Bild mit verschiedenen Ausprägungen des Attributs .scalestyle bei einer Systemskalierung von 150%

In der Regelsprache stehen dabei folgende Werte zur Auswahl:

Definition am Tile	Dynamische Setzung	Bedeutung
noscale	scalestyle_none	Das Muster bzw. Bild wird nicht skaliert., .tiledpi hat keine Auswirkungen.
scale	scalestyle_any	Höhe und Breite des Musters bzw. Bildes werden voll auf die verfügbare Fläche vergrößert.
propscale	scalestyle_prop	Höhe und Breite des Musters bzw. Bildes werden auf die verfügbare Fläche vergrößert, wobei Höhen- und Breitenproportionen des Musters bzw. Bildes auf jeden Fall erhalten bleiben. D.h. es können oben und unten bzw. links und rechts Freiflächen entstehen.
numscale	scalestyle_num	Die Skalierung des Musters bzw. Bildes wird durch einen numerischen Skalierungsteiler vorgenommen. Dabei wird die Skalierung in Viertel-Schritten vorgenommen, also 1.25-fach, 1.5-fach, 1.75-fach, 2-fach, 2.25-fach, 2.5-fach, usw. Eine Verkleinerung finded bis maximal 0.25-fach statt.
dpi	scalestyle_dpi	Das Muster bzw. Bild wird immer entsprechend der eingestellten Bildschirmskalierung skaliert.
Keine Angabe	scalestyle_auto	Das Muster bzw. Bild wird entsprechend der eingestellten Bildschirmskalierung skaliert. Eine zur Vorgängerversion kompatible Skalierung findet statt. Defaultwert

Der scalestyle kann dabei entweder direkt bei der Definition des Tiles oder aber als dynamisches Attribut angegeben werden.

Tile-Definition:

tileSpec ::= <tileBitmap> | "<Dateipfad>" | "<Grafikressource>" { scale | noscale | numscale | propscale | dpiscale} ;

Dynamisches Attribut:

	Bezeichner		Datentyp
Regelsprache	.scalestyle		enum
C	AT_scalestyle		DT_enum
COBOL	AT-scalestyle		DT-enum
Klassifizierung	Objektspezifisches Attribut
Objekte	tile
Zugriff	get, set	Standardwert	scalestyle_auto
changed-Ereignis	nein	Vererbung	–

Beispiel:

Siehe auch Kapitel „tile (Muster) “ im „Ressourcenreferenz“-Handbuch.

9.4 Erweiterung der Font-Ressource

Die Font-Ressource hat eine neue Eigenschaft .propscale. Dies steuert, ob das horizontale und vertikale Raster proportional auf den maximalen Wert gesetzt werden soll, welcher durch die Werteberechnung von xraster und yraster des Font-Rasters ermittelt wird.

Die propscale-Eigenschaft kann dabei entweder direkt bei der Definition des Fonts oder aber als dynamisches Attribut angegeben werden.

Der Divisor dient der Verfeinerung des Rasters.

Font-Definition:

fontspec ::=

...

...

{ x:= * <xscale> % + <xoffset> | / <xdivider>} { y:= * <yscale> %

+ <yoffset> | / <ydivider>}

{ propscale }

{ r:= "<RefString >" } ;

Dynamisc hes Attribut:

	Bezeichner		Datentyp
Regelsprache	.propscale		boolean
C	AT_propscale		DT_boolean
COBOL	AT-propscale		DT-boolean
Klassifizierung	Objektspezifisches Attribut
Objekte	font
Zugriff	get, set	Standardwert	false
changed-Ereignis	nein	Vererbung	–

Siehe auch Kapitel „font (Zeichensatz)“ im „Ressourcenreferenz“-Handbuch.

9.5 Erweiterung am Setup-Objekt

	Bezeichner		Datentyp
Regelsprache	.tiledpi		integer
C	AT_tiledpi		DT_integer
COBOL	AT-tiledpi		DT-integer
Klassifizierung	Objektspezifisches Attribut
Objekte	setup
Zugriff	get, set	Standardwert	–
changed-Ereignis	nein	Vererbung	–

	Bezeichner		Datentyp
Regelsprache	.tiledpi		integer
C	AT_tiledpi		DT_integer
COBOL	AT-tiledpi		DT-integer
Klassifizierung	Objektspezifisches Attribut
Objekte	setup
Zugriff	get, set	Standardwert	96
changed-Ereignis	nein	Vererbung	–

Dieses Attribut bestimmt für welche Auflösung die Bilder/Muster entworfen wurden. Die Größe eines Bildes/Musters wird ausgehend von diesem Wert auf den aktuell geltenden DPI-Wert umgerechnet.

Siehe auch Kapitel „setup“ im „Objektreferenz“-Handbuch.

9.6 Erweiterungen am Image-Objekt

Für eine bessere Ausrichtung und erweiterte Layoutmöglichkeiten können nun über die folgenden Attribute am Image-Objekt die Ränder bzw. Abstände gesteuert werden:

	Bezeichner		Datentyp
Regelsprache	.xmargin		integer
C	AT_xmargin		DT_integer
COBOL	AT-ymargin		DT-integer
Klassifizierung	Objektspezifisches Attribut
Objekte	image
Zugriff	get, set	Standardwert	0
changed-Ereignis	nein	Vererbung	ja

Dieses Attribut bestimmt den horizontalen Abstand zwischen Rand und Darstellungsbereich.



	Bezeichner		Datentyp
Regelsprache	.ymargin		integer
C	AT_ymargin		DT_integer
COBOL	AT-ymargin		DT-integer
Klassifizierung	Objektspezifisches Attribut
Objekte	image
Zugriff	get, set	Standardwert	0
changed-Ereignis	nein	Vererbung	ja

Dieses Attribut bestimmt den vertikalen Abstand zwischen Rand und Darstellungsbereich.

Siehe auch Kapitel „image (Bild)“ im „Objektreferenz“-Handbuch.

9.7 Unterstützung von HiDPI Bild-Varianten

Für eine optimale Gestaltung der Oberfläche bzgl. Bilder und Applikations-Icons durch Ausnutzung der höheren Auflösung sind für die Skalierungsstufe angepasste Bilder sinnvoll.
Bisher gab es hier nur für die Fenstersysteme Windows und Qt eingeschränkte Möglichkeiten. Windows bietet hier bislang zur Unterstützung den ICON/BITMAP-Mechanismus und Qt den Icon-Ressource-Mechanismus. Beide Mechanismen ermöglichen das Vorhalten mehrerer Auflösungsstufen, sind jedoch begrenzt was Bildtyp oder Verwendung angeht. Einen solchen Mechanismus gibt es für Motif nicht.
Daher wurde mit dem IDM A.06.03.a eine Möglichkeit zum Laden mehrerer Auflösungsstufen geschaffen, die gleichermaßen für Windows, Qt und Motif angewandt werden kann und somit auch systemunabhängig ist.
Die Tile-Verwaltung vom IDM war bisher nur in der Lage eine Bilddatei zu laden (bspw.: tile Ti smiley.gif) und konnte nicht mehrere Auflösungsstufen der Datei vorhalten (bis auf o.g. Ausnahmen). Liegt nun eine Skalierung der Anwendung vor, versucht der neue Lademechanismus für Tile-Dateien nun zuerst die Bilddaten für die entsprechende Skalierung zu laden. Dazu wird in Anlehnung an den Qt-Mechanismus die Endung @nx an den Dateinamen und vor dem Suffix angehängt. Dabei steht n für die Skalierungsstufe zwischen 2 und 9. Die Zahl 2 entspricht dabei einer Skalierung von 150%-249%, 3 von 250%-349%, usw.
Sinnvollerweise sollten die Größenänderungen der Varianten Bilder der Skalierungsstufe entsprechen, wobei eine Überprüfung durch den IDM nicht erfolgt. Also z.B. Orginalbild smiley.gif (32x32 Pixel), smiley@2x.gif (64x64 Pixel), smiley@3x.gif (96x96 Pixel), smiley@4x.gif (128x128 Pixel).

Beispiel:

9.8 Installationshinweise

Um eine Anwendung für unterschiedliche Auflösungen vorzubereiten, kann es notwendig sein, die Grafiken für die verschiedenen Skalierungsstufen vorzuhalten. Wer das in Anspruch nehmen möchte und nicht den ICON-Mechanismus von Windows oder den Resource-Mechanismus von Qt nutzt, der sollte darauf achten die Bilderdateien entsprechend der @-Namensgebung (siehe Kapitel „Unterstützung von HiDPI Bild-Varianten“) mit seiner Anwendung mit auszuliefern bzw. diese ggf. in die Installationspakete mit aufzunehmen.

9.9 Geometrie und Koordinaten

Koordinaten und Größenangaben werden vom IDM passend zum Skalierungsfaktor des Systems transformiert um eine zu den Systemeinstellungen konsistente Darstellung zu gewährleisten.

Die Geometrieeinheiten werden dabei wie bisher in IDM-Pixelwerten oder Raster gesetzt.

Die IDM-Pixelwerte werden intern entsprechend dem Skalierungsfaktor in reale Pixelwerte hochgerechnet und umgesetzt. Dadurch wird die Anwendung als Ganzes skaliert und Verhältnisse und Proportionen der Objekte zu- und untereinander beibehalten.

Diese Konvertierung geschieht in beide Richtungen. Beim Abfragen von Größe und Position von Objekten wie auch bei der Event-Verarbeitung werden die realen Pixelwerte vom IDM ebenso wieder bereinigt in IDM-Pixelwerten angegeben. Der Vergrößerungsfaktor ist dann wieder herausgerechnet. Dies betrifft alle pixelorientierten Geometrieattribute.

Rasterwerte sind entweder an den verwendeten (HighDPI-fähigen) Zeichensatz geknüpft oder werden ebenfalls in IDM-Pixelwerten gesetzt und dann hoch skaliert. Die Rastereinheiten können basierend auf der zugrundeliegenden Schriftart ebenfalls zu IDM-Pixelwerten ermittelt werden.

9.10 Unterstützung hoher Auflösungen unter Motif

Das Motif-Toolkit selbst enthält zwar keine besondere Technologie zur Unterstützung hoher Auflösungen, wenn aber das verwendete X-Display die Xrender-Extension implementiert hat und eine Unterstützung von XFT-Fonts mit den entsprechenden Schriftarten vorliegt, können IDM-Anwendungen für Motif auf HiDPI-Bildschirmen, unter Berücksichtigung des Skalierungsfaktors des Desktops, betrieben werden.

Wie kann geprüft werden, ob auf dem verwendeten X-Display/Desktop eine Unterstützung vorliegt? Dazu kann die Serverinformation des X-Displays über die Option -IDMserver: erfragt werden.

Die Version der Xrender-Extension und deren Nutzbarkeit (active) wird darin ebenso aufgelistet wie das Vorhandensein von XFT und seiner Nutzbarkeit. Die „Scaling“-Zeile zeigt den Skalierungsfaktor an, der in den Desktop-/Anzeigeeinstellungen vom Anwender gesetzt wurde.

Die DPI-Information welche X liefert, ist zumeist der Standardwert von 96 und spiegelt damit nicht unbedingt den real am Monitor vorhandene DPI-Wert wider. Die optional ausgegebenen „tile dpi“ und „scaled dpi“ dienen zur Kontrolle der für die Bilder und Bedienelemente zugrunde gelegten DPI-Werte.

Ein dynamisches Wechseln der Skalierung ist für Motif-Anwendungen nicht vorgesehen. Ebenso kann eine Umsetzung der Skalierung im Desktop nicht erkannt werden.

Unterstützung von XFT / Font-Handhabung / Motif-Font

Die Basis für eine GUI-Anwendung für unterschiedliche Desktop-Skalierungen stellen die verwendeten Schriften dar. Im Gegensatz zu den bisher unter Motif/X verwendbaren Schriftarten, die meist über einen XLFD (X Logical Font Descriptor) angeben wurden, werden XFT Fonts entsprechend der gesetzten Skalierung des Desktop mitskaliert.

Die bisher unter dem IDM für Motif verwendbaren Schriftarten hatten sich nicht automatisch an unterschiedliche Desktop-Skalierungen angepasst.

Die XFT-Unterstützung ist im IDM nur auf Linux-Plattformen verfügbar. Da die meisten Desktops auf Linux-Plattformen den Standard-Font für Motif-Widgets nur unzureichend setzen, benutzt der IDM Liberation Sans als Standard-Schrift und Liberation Mono als Festbreitenschriftart, wenn kein Font im Dialog gesetzt wurde. Dadurch skalieren sich Texte in IDM-Dialogen auch ohne gesetzte Schriftart.
Durch explizites Ausschalten des Scaling (über die Startoption -IDMscale=0), kann man die alten Default-Schriftarten erhalten.

Zum setzen eines XFT Fonts muss wie bei bisherigen Fontdefinitionen im IDM nur der Fontname und ggf. weitere Modifier gesetzt werden. Ist der Font als XFT Font auf dem System vorhanden, dann wird dieser geladen. Die Liste der auf dem System verfügbaren XFT Fonts kann im IDM Editor eingesehen werden.

Unter CDE-konformen Plattformen wie AIX und HP-UX verwendet der IDM als Standard-Schrift -dt-interface_system-medium-r-normal-* und -dt-interface_user-medium-r-normal-* als Festbreitenschrift, sofern keine Schrift gesetzt wurde. Je nach Skalierungsfaktor werden dabei unterschiedliche Größenausprägungen des Fonts herangezogen. Zwischen 1%...75% wird xs (extra small) verwendet, zwischen 75%-150% wird m (medium) verwendet, zwischen 150%-250% wird l (large) verwendet und ab 250% wird xxl (extra extra large) verwendet. Dadurch kann für solche Anwendungen eine Skalierbarkeit erreicht werden auch wenn keine XFT-Fonts verfügbar sind.

9.11 Unterstützung hoher Auflösungen beim IDM für Windows 11

Es gibt jetzt einen IDM für Windows 11 und einen für Windows 10. Der IDM für Windows 11 unterstützt DPI-Awareness und High DPI.

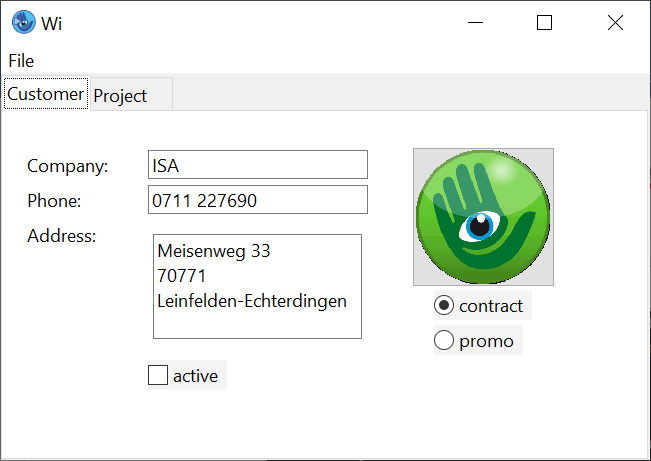

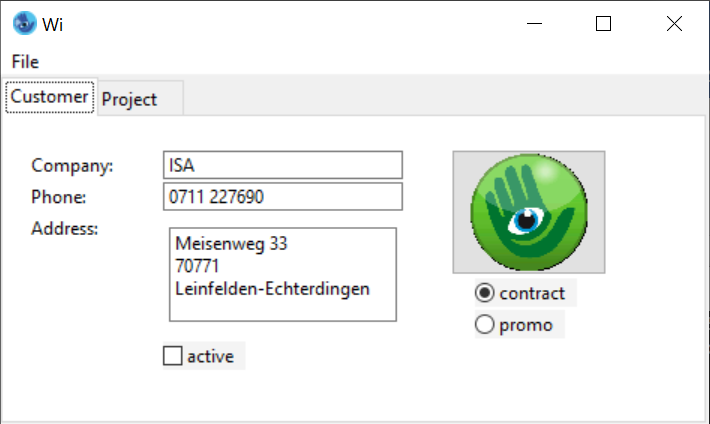

Der IDM für Windows 11 unterstützt hohe Auflösungen des Modells PerMonitor V2. Da die Unterstützung hoher Auflösungen eine Eigenschaft der Anwendung ist, muss diese im Anwendungsmanifest entsprechend gekennzeichnet werden. Entsprechende Setzung können in den IDM-Beispielen entnommen werden. Der IDM erkennt dies dann selbständig und rechnet die Koordinaten entsprechend dem eingestellten Vergrößerungsfaktor um. Mit anderen Worten, die Pixelkoordinaten des IDM sind virtuelle Pixel, die entsprechend dem eingestellten Vergrößerungsfaktor umgerechnet werden.

Die Manifest-Dateien der IDM-Beispiele kennzeichnen die gebauten Anwendungen als High DPI-Aware. Um eine Anwendung zu bauen, die nicht DPI-Aware ist, muss der gesamte Block <asmv3:application> aus der Manifest-Datei entfernt werden.

Hinweise IDM für Windows 11

Hinweise IDM für Windows 10 und 11:

9.12 Unterstützung hoher Auflösungen unter Qt

Für die Unterstützung hoher Auflösungen aktiviert der IDM das Qt-seitige HighDpi-Scaling sowie das mögliche Rendern von Bildern über ihre eigentlich angeforderte Größe hinaus. D.h. die Skalierung wird auf Basis der Pixeldichte des Monitors vorgenommen.

Unter Linux Desktop-Umgebungen ist die Unterstützung für HighDPI leider sehr unterschiedlich ausgeprägt und fortgeschritten. Da die Werte für logische und tatsächliche Pixeldichte sowie Skalierungsfaktoren vom Qt-Framework bezogen werden, kann es sein, dass weniger populäre Desktop-Umgebungen hier unzureichende Werte liefern.

Hinweise zu HighDPI Einstellungen

Anmerkungen zur Skalierung von Tiles

9.13 Erweiterungen/ Änderungen im IDMED

Eine beliebige Auswahl der Schriftart für die Bedienoberflächen oder Regelcode ist nicht mehr möglich. Dafür kann die Schriftgröße zwischen Klein (Small) – Normal – Groß (Large) – Extra Groß (Extra Large) ausgewählt werden. Diese hat dann natürlich Einfluss auf die Fenstergröße.

Im Schriften- bzw. Font-Einstellungsbereich werden unter Motif auch XFT-Fonts aufgelistet. Außerdem kann die Liste der Auswählbaren Schriften zum Zwecke der Übersichtlichkeit auf UI-Fonts, X-Fonts und XFT-Fonts reduziert werden.

Der IDMED, TracefileAnalyzer sowie der Debugger setzen nun UI-Ressourcen ein.

9.14 Unterstützung hoher Auflösungen bei der USW-Programmierung

Die Funktion DM_GetToolkitDataEx wurde zur Unterstützung von HighDPI verbessert. Die ToolkitDaten-Struktur DM_ToolkitDataArgs wurde zu diesem Zweck erweitert und liefert nun detaillierte Informationen zu DPI, Skalierungsfaktor und Bild. Diese können über die Attribute AT_DPI und AT_XWidget erfragt werden.

Hinweis Motif

Der USW-Programmierer muss die Koordinaten zwischen dem IDM (dies betrifft Attribute sowie Events) und den Motif-Werten/Strukturen/Funktionen (X…/ Xt…/ Xm…) umrechnen. Die für eine Umrechnung benötigten Daten können über Funktion DM_GetToolkitDataEx mittels AT_DPI und die ToolkitDaten-Struktur DM_ToolkitDataArgs-Struktur (tile.scale.factor) erfragt werden. Je nach Bildart muss u.U. auch eine Skalierung vorgenommen werden.

Hinweis für Windows 11

Ergänzungen der C-Schnittstelle für DM_GetToolkitData() und DM_GetToolkitDataEx()

Bei den C-Schnittstellen Funktionen "DM_GetToolkitData()", "DM_GetToolkitDataEx()" und Toolkitdaten-Struktur "DM_ToolkitDataArgs" gibt es zur Unterstützung von hohen Auflösungen die folgenden Erweiterungen:

Attribute AT_DPI

Gibt den DPI-Wert des Systems oder des angegebenen Objektes zurück. Die Funktion "DM_GetToolkitDataEx()" muss mit einem Zeiger auf eine Toolkitdaten-Struktur "DM_ToolkitDataArgs" aufgerufen werden. In dieser Struktur werden weitere DPI-Informationen zurückgeliefert. Sie ist hierzu um das Datenfeld "dpi" und die Unterdatenstruktur "scale" erweitert.

Attribute "AT_Tile" bzw. "AT_XTile"

Dieses Attribut gab es schon für die "tile" Ressource. Jetzt kann die Funktion "DM_GetToolkitDataEx()" mit einem Zeiger auf eine Toolkitdaten-Struktur "DM_ToolkitDataArgs" aufgerufen werden, die um die Unterdatenstruktur "tile" erweitert wurde. Diese enthält unter anderem den DPI-Wert, für den die "tile" Ressource entworfen wurde.

Attribute "AT_IsNull"

Liefert einen Wert ungleich "0" zurück, wenn die angegebene "color" oder "font" Ressource auf "UI_NULL_FONT" bzw. "UI_NULL_COLOR" definiert war.



Siehe auch Kapitel„ToolkitDaten-Struktur DM_ToolkitDataArgs“ im „C-Schnittstelle - Grundlagen“-Handbuch.

Siehe auch Kapitel „DM_GetToolkitDataEx“ im „C-Schnittstelle - Funktionen“-Handbuch.

Siehe auch Kapitel „DM_GetToolkitDataEx“ im „C-Schnittstelle - Funktionen“-Handbuch.
