18 image (Bild)

Dieses Objekt dient zur Darstellung von Bildern oder Grafiken. Diese Bilder können dabei entweder direkt in der Datei definiert oder von einer externen Datei eingelesen werden.

Definition

{ export | reexport } { model } image { <Bezeichner> }
{
  <Standardattribute>
  <Allgemeine Attribute>
  <Geometrieattribute>
  <Hierarchieattribute>
  <Layoutattribute>
  <Textattribute>
  <Objektspezifische Attribute>
}

Ereignisse

Kinder

Vater

Menü

18.1 Attribute

18.2 SpezifischeAttribute

Attribut	Beschreibung
.active	Gibt die Zustände aktiv/inaktiv an. Siehe auch Kapitel „Bilddarstellung und Mouseover Ereignisse“.
.alignment	Horizontale Anbindung des Textes. Default: 0. (Siehe auch .spacing und insbesondere die Beschreibung in der „Attributreferenz“ zu tilestyle).
.borderstyle	Definiert den Stil, also Darstellung und Ausprägung, des Rahmens (ab IDM-Version A.06.01.a). Attribut wird unterstützt, jedoch nur border_none und border_toolkit zulässig. border_plain, border_raised und border_sunken werden als border_toolkit umgesetzt.
.focus_on_click	Legt fest, ob das Objekt durch Mausklick den Fokus bekommt.
.height	Höhe des Objekts. Beim Wert 0 berechnet der DM automatisch die für das Objekt richtige Objektgröße.
.imagebgc	Hintergrundfarbe des Bildes. Wird nur ausgewertet, wenn das angezeigte Bild nicht aus einer externen Datei geladen wird.
.imagefgc	Vordergrundfarbe des Bildes. Wird nur ausgewertet, wenn das angezeigte Bild nicht aus einer externen Datei geladen wird.
.index	Index des Objekts im Kindvektor des Vaterobjekts.
.mouseover	Legt fest, ob das Objekt auf Mouseover-Ereignisse reagiert. Siehe auch Kapitel „Bilddarstellung und Mouseover Ereignisse“.
.options[enum]	Optionen des Objekts. Index: opt_center_toolhelp (nur IDM für Windows).
.picture	Gibt das Muster bzw. das Bild des Objekts an. Siehe auch Kapitel „Bilddarstellung und Mouseover Ereignisse“.
.picture[enum]	Gibt das Muster bzw. das Bild des Objekts für die verschiedenen Zustände an. Siehe auch Kapitel „Bilddarstellung und Mouseover Ereignisse“.
.spacing	Zwischenraum zwischen Bild und Text. (Siehe auch alignment und insbesondere die Beschreibung in der „Attributreferenz“ zu tilestyle).
.style	Legt fest, ob das Objekt die Zustände aktiv/inaktiv durch unterschiedliche Bilder darstellen kann oder nicht. Siehe auch Kapitel „Bilddarstellung und Mouseover Ereignisse“. Zusätzlich kann unter Windows noch festgelegt werden, ob sich das Bild als Menü verhalten soll (siehe auch Kapitel „Verwendung als menuitem-Ersatz“).
.text	Gibt den zum Objekt gehörenden Text an. Dieser wird unterhalb des Bildes dargestellt.
.tilestyle	Position des Bildes im Objekt. Bitte beachten Sie auch die Detailbeschreibung „Attributreferenz“ zu tilestyle und die Attribute alignment und .spacing.
.width	Breite des Objekts. Beim Wert 0 berechnet der DM automatisch die für das Objekt richtige Objektgröße.
.xmargin	Vertikaler Abstand zwischen Inhalt und Rand. Siehe auch Detailbeschreibung „Attributreferenz“ zu xmargin.
.ymargin	Horizontaler Abstand zwischen Inhalt und Rand. Siehe auch Detailbeschreibung in der „Attributreferenz“ zu ymargin.

18.2.1 Zusammenspiel der Layout-Attribute

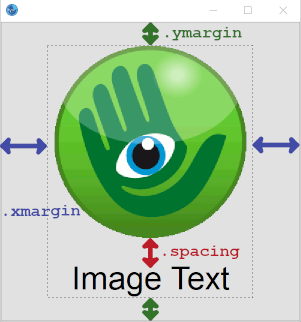

Die Attribute .xmargin und .ymargin bestimmen die Abstände zwischen Image-Rand und Darstellungsbereich (Grenze im folgenden Bild gestrichelt dargestellt). Das Attribut .spacing dagegen definiert den Abstand zwischen Tile und Text innerhalb des Darstellungsbereich des Image.

Abbildung 16-15: Bild mit Text

Abbildung 16-16: Bild ohne Text

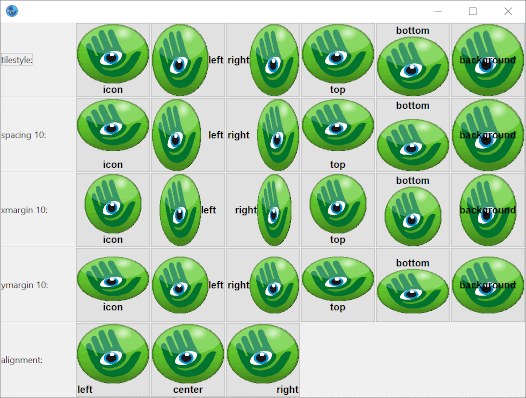

Im Folgenden eine beispielhafte Übersicht über die Auswirkung einiger Attribute (das Tile besitzt dabei jeweils den .scalestyle propscale):

Abbildung 16-17: Auswirkung der Attribute

Siehe auch Kapitel„HighDPI Unterstützung“ im Handbuch „Programmiertechniken“

18.2.2 Bilddarstellung und Mouseover Ereignisse

Das anzuzeigende Bild (z.B. eine tile-Ressource) wird normalerweise im Attribut .picture definiert.

Soll das Bild-Objekt bei verschiedenen Zuständen (aktiv, inaktiv…) unterschiedliche Bilder darstellen (siehe Attribut .style und .active) oder auf das Überfahren mit dem Mauszeiger reagieren, so sind in den Attributen .picture[enum] bzw. .mouseover die notwendigen Einstellungen zu treffen (siehe „Attributreferenz“).

18.2.3 Verwendung als menuitem-Ersatz

Das image Objekt kann unter Microsoft Windows mit einem Menübox-Stil genutzt werden. Dazu muss das Attribut .style den Wert menubox erhalten. Es können dann Microsoft Office ähnliche Menüs entworfen werden. Sinnvollerweise sollten hier alle image-Objekte, welche .style = menubox besitzen, als Kinder eines toolbar-Objekts definiert werden. Außerdem sollte ein solches Fenster keine anderen Menüs mehr besitzen.

Beispiel

color MENU_BGC rgb(191,219,255);

tile TI_DEFAULT "xdefault.bmp" scale;

tile TI_OVER "xover.bmp" scale;

tile TI_ACTIVE "xactive.bmp" scale;

font MENU_FONT "ANSI_VAR_FONT";

model image Menu

{

.style menubox;

.borderwidth 0;

.mouseover true;

.focus_on_click false;

.font MENU_FONT;

.picture[tile_default] TI_DEFAULT;

.picture[tile_mouse_over] TI_OVER;

.picture[tile_active] TI_ACTIVE;

.picture[tile_active_mouse_over] TI_ACTIVE;

.tilestyle tilestyle_background;

}

model toolbar Menubar

{

.docking dock_up;

.autosize true;

.sizeable[docking] false;

.tile TI_DEFAULT;

.tilestyle tilestyle_stretched;

.bgc MENU_BGC;

}

18.3 Beispiel

dialog Test

{

}

tile TestTile "IMAGE:Setup.bmp";

window WnTest

{

.width 277;

.height 257;

.title "Testfenster";

child image Im1

{

.xleft 34;

.ytop 47;

.picture TestTile;

}

Abbildung 16-18: Bild
