49 window (Fenster)

{ export | reexport } { model } window { <Bezeichner> }
{
  <Standardattribute>
  <Allgemeine Attribute>
  <Geometrieattribute>
  <Rasterattribute>
  <Hierarchieattribute>
  <Layoutattribute>
  <Scrollbarattribute>
  <Objektspezifische Attribute>
}

49.1 Definition von Kindobjekten

Alle anderen vom DM unterstützten Objekte liegen innerhalb eines Fensters. Aus diesem Grund müssen sie entweder direkt oder indirekt als Kind eines Fensters deklariert werden. Das Schlüsselwort hierfür ist child. Es folgt ein Schlüsselwort, das den Typ des Objektes beschreibt und ein optionaler Identifikator. Dieser Identifikator muss jedoch nur angegeben werden, wenn das Objekt später aus den Regeln oder aus der Anwendung heraus angesprochen werden soll. Eingeschlossen in geschweifte Klammern folgen die Objektdefinitionen (siehe Kapitel „Vererbung von Attributen“ im Handbuch „Programmiertechniken“).

Definition

{export | reexport} child <Objektklasse>  {<Identifikator>}
{
  Objektdefinition
}

Anmerkung

Das Einhängen eines Menüs in das Fenster muss über das Schlüsselwort child erfolgen. Die über child eingehängten Menüs werden dabei in der Menübar des Fensters platziert. Ihre Anzahl ist dabei beliebig.

Ereignisse

activate

close

deactivate

deiconify

extevent

help

hscroll

iconify

key

move

paste

resize

scroll

select

vscroll

Kinder

canvas

checkbox

document

edittext

groupbox


listbox

layoutbox

menubox

menuitem

menusep

notebook

poptext

pushbutton

radiobutton

record

rectangle

scrollbar

spinbox

splitbox

statictext

tablefield

toolbar

transformer

treeview

window

Vater

dialog

module

window

Menü

Popup-Menü

menuitem

49.2 Attribute

.acc_label

.acc_text

.accelerator

.active

.barwidth

.bgc

.bordercolor

.borderstyle

.borderraster

.borderwidth

.child[integer]

.childcount

.class

.closeable

.cursor

.cut_pending

.cut_pending_changed

.dialog

.dialogbox

.display

.document[integer]

.external

.external[integer]

.fgc

.firstchild

.firstmenu

.firstrecord

.focus

.font

.function

.height

.help

.hsb_arrows

.hsb_linemotion

.hsb_optional

.hsb_pagemotion

.hsb_visible

.icon

.iconic

.iconifyable

.ignorecursor

.index

.label

.lastchild

.lastrecord

.lastmenu

.mapped

.maxheight

.maximized

.maxwidth

.member[integer]

.membercount

.menu

.menu[integer]

.menubgc

.menucount

.menufgc

.minheight

.minwidth

.model

.moveable

options[enum]

.parent

.posraster

.preedit

.real_height

.real_sensitive

.real_visible

.real_width

.real_x

.real_xraster

.real_y

.real_yraster

.record[integer]

.recordcount

.reffont

.scope

.sensitive

.sizeable

.sizeraster

.statushelp

.sysmodal

tile

.tilestyle

.title

.titlebar

.titlebgc

.titlefgc

.toolbar[integer]

.toolbarcount

.toolhelp

.top_most

.userdata

.userplaced

.vheight

.visible

.vsb_arrows

.vsb_linemotion

.vsb_optional

.vsb_pagemotion

.vsb_visible

.vwidth

.width

.xauto

.xleft

.xorigin

.xraster

.xright

.yauto

.ybottom

.yorigin

.yraster

.ytop

49.3 Spezifische Attribute

Hintergrundbild

Ein im Attribut tile definiertes Hintergrundbild wirkt sich nur auf die eigentliche Fensterfläche aus, nicht jedoch auf

• Titelleiste
• Menüleiste
• Statusbar
• Eingedockte Toolbar

49.4 Hinweise zum IDM für Windows

49.4.1 Automatische Größenanpassung bei unzulässigen Größenwerten

Werden bei einem Fenster unzulässige Größenwerte angegeben, dann wird die Größe automatisch angepasst und ein resize-Ereignis generiert. Ein unzulässiger Wert ist hierbei ein Wert, der von Microsoft Windows abgelehnt wird. Eine Verletzung von .minwidth, .maxwidth, … ist ein Fehler des Dialogskriptes, weswegen das Verhalten hier undefiniert ist.

49.4.2 Maximalgrößen von Fenstern

Unter Microsoft Windows kann ein Fenster normalerweise maximal die Größe des Bildschirms plus die Größe des Fensterrahmens annehmen. Dies gilt entsprechend für MDI-Kindfenster, hier ist es maximal die Maximalgröße des Vaterfensters (abhängig vom Wert in .maxheight und .maxwidth) plus der Größe des Fensterrahmens.

Soll ein Fenster größer als diese Maximalgrößen gezeichnet werden, so ist muss entweder .maxheight bzw. .maxwidth gesetzt werden oder, falls .maxheight bzw. .maxwidth nicht gesetzt sind, ergibt sich die Maximalgröße implizit aus .vheight und .vwidth (hierbei müssen aber .hsb_visible bzw. .vsb_visible auf true gesetzt sein). Bei Vorgabe der Maximalgröße eines MDI-Kindfensters durch das Vaterfenster erfolgt die Priorisierung entgegengesetzt, d.h. zuerst über .vheight und .vwidth und danach über .maxheight bzw. .maxwidth.

49.4.3 Fensterzustand bei ungewöhnlichen Attributwerten

In Version A.05.02.g wurde die Behandlung der Attribute .iconic und .maximized überarbeitet, da der Zustand eines Fensters nicht immer den Einstellungen dieser Attribute entsprach. In den vorherigen Versionen konnten Probleme auftreten, wenn andere Attribute, wie .titlebar, .sizeable und .borderwidth, ungewöhnliche – in der Praxis selten verwendete – Werte oder Wertkombinationen aufwiesen.

Ab Version A.05.02.g gibt es folgende Änderungen und Korrekturen:

• Änderung

  Bei

  .maximized true;

  .iconic true;

  wird ein Fenster minimiert dargestellt und zu maximiert restauriert. In den vorherigen Versionen wurde es manchmal nicht minimiert dargestellt und oft zur normalen Größe restauriert.

• Korrektur

  Bei

  .titlebar false;

  .sizeable true;

  .borderwidth 0;

  wird ein Fenster mit der korrekten Breite – und nicht wie in vorherigen Versionen um 2 Pixel zu breit – angelegt.

• Korrektur

  Bei

  .titlebar false;

  .sizeable true;

  .borderwidth 0;

  .iconic true;

  wird ein Fenster korrekt minimiert dargestellt.

49.4.4 Weitere Hinweise

• Zur Benutzung einer Radmaus zum Scrollen bitte Kapitel „Radmaus bzw. Radmausunterstützung unter Microsoft Windows“ beachten.

• Ist am Fenster keine maximale Breite bzw. Höhe gesetzt (.maxwidth = 0 bzw. .maxheight = 0), dann wird die virtuelle Breite bzw. Höhe als maximale Breite bzw. Höhe verwendet. Voraussetzung ist, dass die virtuelle Breite bzw. Höhe gültig ist (.vwidth <> 0 und .hsb_visible = true bzw. .vheight <> 0 und .vsb_visible = true).

  Ein Fenster ist also nur dann beliebig vergrößerbar, wenn weder eine maximale noch eine virtuelle Größe gesetzt ist.

  Außerdem ist zu beachten, dass die Schieberegler (scrollbars) zur Darstellungsfläche gehören. Hierdurch kann die Darstellungsfläche noch verschoben (gescrollt) werden, obwohl das Fenster die virtuelle Größe besitzt.

• Die minimale Größe eines Fensters muss, um Probleme zu vermeiden, so gesetzt werden, dass die Höhe und Breite des Arbeitsbereichs nicht kleiner als 0 werden kann. Insbesondere muss die minimale Höhe so gesetzt werden, dass alle Menüs der Menüzeile Platz haben, wenn das Fenster die minimale Breite besitzt. Aus diesem Grund kann es sein, dass ein Fenster höher dargestellt wird als gewünscht, bzw. dass ein Fenster sich vergrößert, wenn zusätzliche Menüs sichtbar geschaltet werden. Um solche Effekte zu vermeiden reicht es die minimale Breite (.minwidth) so groß zu wählen, dass die Menüzeile nicht mehrzeilig werden kann (alle Menüs passen nebeneinander).
• Bei Änderung der Taskbar-Einstellungen werden unter Microsoft Windows Fenster unter Umständen so verschoben, dass sie komplett zu sehen sind. Das selbe Verhalten kann auch beobachtet werden, wenn der Rechner vom Benutzer gesperrt und wieder entsperrt wird. Dies ist ein generelles Verhalten von Microsoft Windows und kann auch mit anderen Applikationen (Internet Explorer, Eingabeaufforderung (DOS-Box), Outlook, Notepad…) beobachtet werden. Auch ein maximiertes Fenster, dessen Größe eingeschränkt ist, wird auf diese Weise behandelt und damit verschoben.

• Unter Microsoft Windows lässt es sich nicht umgehen, dass ein in der Taskleiste dargestelltes Fenster aktiviert werden kann. Ist zu diesem Zeitpunkt ein Window-Objekt mit .dialogbox = true (Dialogbox) oder ein Messagebox- bzw. Filerequestor-Objekt geöffnet, wird daher zunächst ein falsches Objekt aktiviert. Kurz danach aktiviert der Dialog Manager das richtige Objekt, also die Dialogbox bzw. das Messagebox- oder Filerequestor-Objekt.

  Hierbei gibt es folgende Einschränkung:

  Unter bestimmten Umständen muss der Dialog Manager heuristisch nach dem richtigen Objekt suchen. Um zu verhindern, dass hierbei ein falsches Objekt aktiviert wird sollte folgendes vermieden werden:

  • Mehrere Messagebox- oder Filerequestor-Objekte sind gleichzeitig geöffnet. Toplevel-Objekte, die nicht durch den Dialog Manager erzeugt wurden, sind ebenso problematisch.
  • Es wird beim Schließen dieser Objekte die Reihenfolge (zuletzt geöffnet wurde zuerst geschlossen) nicht beachtet.
  • Nach dem Öffnen eines modalen Objekts werden am Toplevel-Fenster der Anwendung die Attribute .sensitive, .mapped, .iconic oder .visible geändert.

• Der IDM unterstützt das Multi Document Interface (MDI) von Microsoft Windows.

  Um ein MDI-frame-window zu erzeugen, muss das Fenster als Toplevel-Fenster definiert sein, eine Titelleiste haben und darf keine anderen Kinder als Fenster haben. Andere Kinder als Fenster oder das Fehlen einer Titelleiste (.titlebar = false) erzeugen Fehler.

  Um ein MDI-child-window zu erzeugen, muss es als direktes Kind eines MDI-frame-window definiert werden. Ein MDI-child-window hat immer eine Titelleiste und kann keine Menüleiste haben.

  Alle anderen Fenster sind normale Fenster, die Toplevel-Fenster oder Kind-Fenster sein können. Ein normales Kind-Fenster kann nicht den Rahmenstil eines aktiven Fensters sowie keine Menüleiste haben und besitzt immer eine Titelleiste sowie denselben System-Accelerator wie das Toplevel-Fenster.

  Kind-Fenster, die nicht das MDI benutzen, werden nicht unterstützt, weshalb sich viele Attribute und Ereignisse nicht wie erwartet verhalten.

  Anmerkung

  Microsoft pflegt das Multi Document Interface seit Windows 8 nicht mehr (und rät schon seit Windows 95 von seiner Verwendung ab). Dies betrifft zum Beispiel die Visual Styles, sodass MDI-Kindfenster anders aussehen als normale Toplevel-Fenster.

49.5 Hinweis zum IDM für Motif

Bitte beachten Sie in Bezug auf die Anordnung von Fenstern vor oder hinter anderen Fenstern und Dialogfeldern auf dem Bildschirm (Z-Ordnung) den Hinweis in Kapitel „Z-Ordnung von Fenstern und Dialogfeldern“.

49.6 Besonderheiten des Fensters unter Qt

Das Window-Objekt verfügt über vier weitere Optionen für die Unterstützung von Toolbars und Tabbed Docks sowie um Größe und Position eines Fensters Qt-konform zu setzen.

Tabelle 16-3: Optionen des Window-Objekts

Wie unter Motif (und im Unterschied zu Microsoft Windows) wirkt das Attribut .sensitive unter Qt nicht auf die Titelzeile des Fensters. Auch wenn .sensitive = false ist (und sich der Fensterinhalt entsprechend nicht mehr bedienen lässt), können dennoch die Funktionen der Titelleiste (Schließen, Verschieben, Minimieren, Maximieren…) genutzt werden.

Das Attribut .moveable hat unter Qt keine Auswirkung. Fenster lassen sich immer verschieben.

Generell werden beim IDM für Qt deutlich mehr move- und resize-Ereignisse erzeugt als bei den anderen IDM-Versionen, da für jedes Pixel, um das vergrößert, verkleinert oder verschoben wird, ein entsprechendes Ereignis ausgelöst wird. Es existiert keine zuverlässige Möglichkeit, Zustand und Ende der Aktionen zu bestimmen.

Manche Fensterzustände lassen sich nur durch internes Neuanlegen (Clobbering) ändern, wodurch allerdings activate- und deactivate-Ereignisse ausgelöst werden.

Es kann noch vorkommen, dass Größenangaben in bestimmten Konstellationen nicht korrekt umgesetzt werden (z. B. bei ihrer Änderung im minimierten Zustand). Momentan kann das Verhalten je nach Window Manager unterschiedlich sein (z. B. beim Minimieren).

49.7 Beispiel

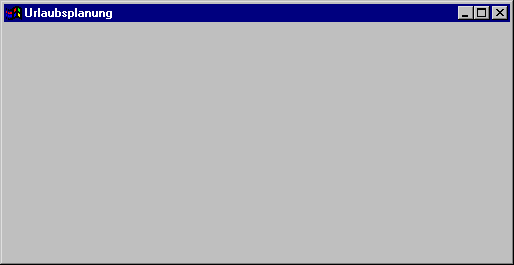

Erzeugen eines Fensters

dialog Test

{

}

window WnTest

{

  .width 506;

  .height 238;

  .title "Urlaubsplanung";

}

Erzeugung eines Fensters mit Statusbar und Scrollbar rechts und unten

dialog Test

{

}

window WnTest

{

  .width 506;

  .height 238;

  .vwidth 600;

  .vheight 500;

  .hsb_visible true;

  .hsb_optional false;

  .vsb_visible true;

  .vsb_optional false;

  .title "Urlaubsplanung";

  child statusbar StBar

  {

    .xleft 38;

    .ytop 227;

    child statictext St1

    {

      .xleft 38;

      .ytop 227;

      .text "Hier steht der erste Text";

    }

    child statictext

    {

      .xleft 38;

      .ytop 227;

      .text "Und hier der zweite";

      .depth -2;

    }

  }

}

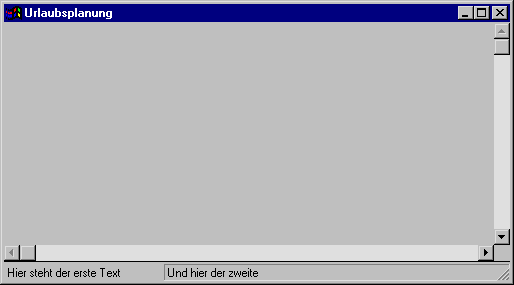

Resultat des vorstehenden Beispiels zur Erzeugung eines Fensters mit Statusbar und Scrollbar rechts und unten:
